流体・応力計測

自動圧力センサ校正システム SENJAS-CAL

メロンテクノス製、圧力センサユニット(8ch、32ch、64ch) 用の校正圧発生ユニットです
多点圧力計測システムと低発熱リモートバルブを組み合わせて、校正〜計測をPC上から操作可能

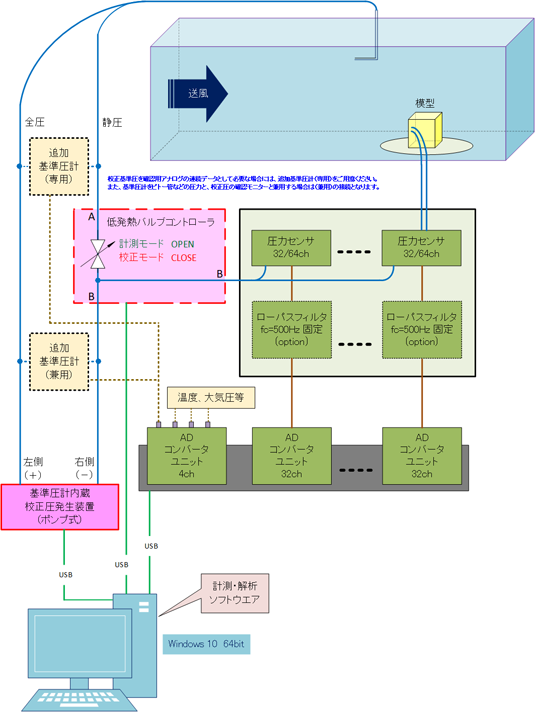

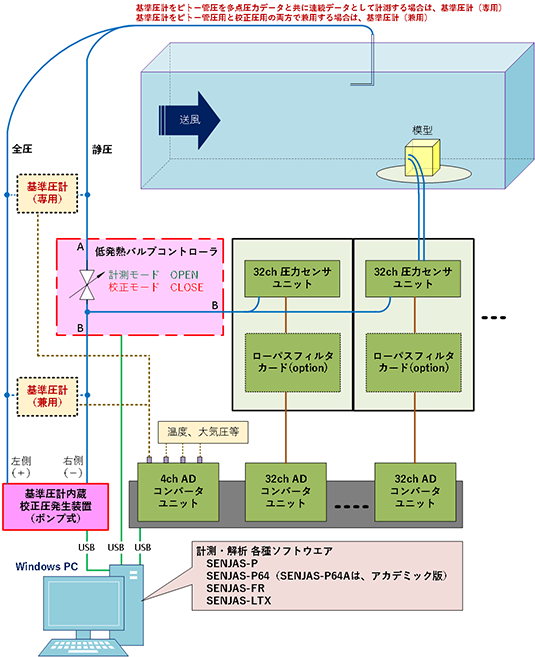

全ての操作をパソコン上から可能にする利用例
全ての操作をパソコン上から可能にする利用例

ベローズ式
基準圧計内蔵 可搬型校正ユニット(ポンプ式)

USBインターフェースを使用して計測用パソコンに接 続することで、多点圧力計測システム上の画面から、基準圧の設定、校正圧力維持、内部バルブの切り替え、内部基準圧計の計測モードでのデータ取得などを行うことができます。
(連動モジュールライセンスが添付されています)。

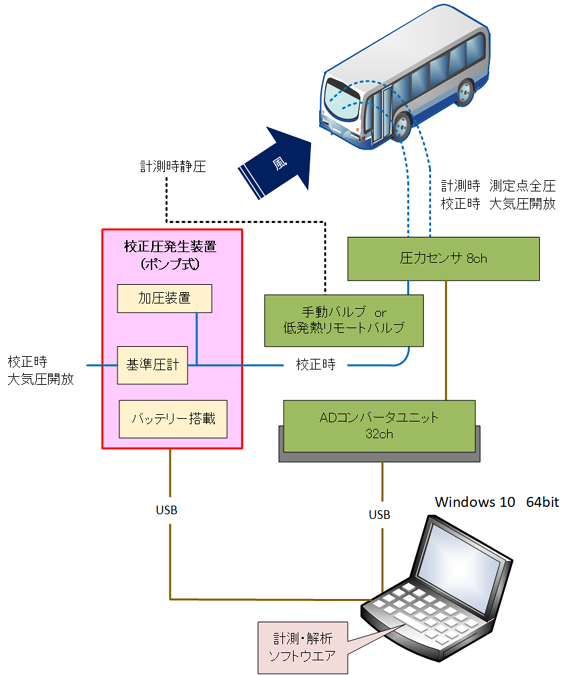

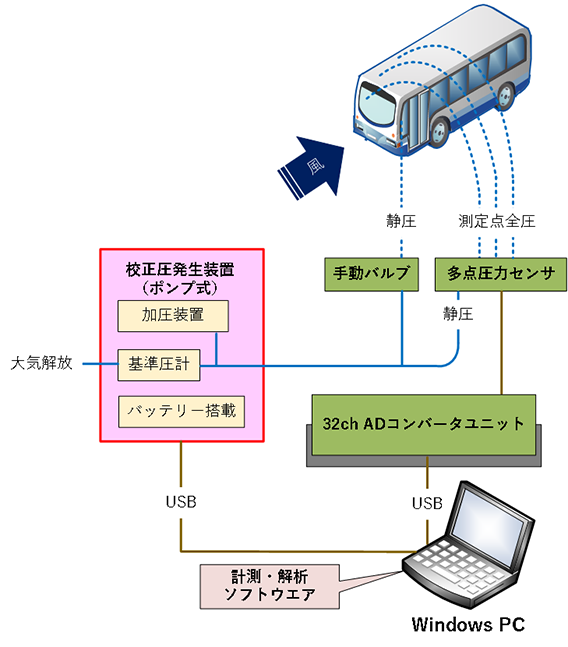

最小限の構成での利用例
最小限の構成での利用例


基準圧計内蔵 可搬型校正ユニット
基準圧計と加圧ポンプが一体となった小型タイプ。
ポンプ式のため小型軽量で、外部供給圧が必要ありません。最大1344chの圧力センサの同時校正が可能。
小型軽量でバッテリーも標準搭載のため8chや32chの圧力センサユニットとペアで、機動性の高い計測システ ムを構築できます。
弊社圧力計測ソフト(SENJAS-P, SENJAS-P64)からUSB接続で各モードの切り替え、校正圧制御が可能。 また、コマンドプロシジャからの制御も可能なため完全自動化計測も可能。
設定ミスの回避や操作時間の大幅な短縮ができます。

基本仕様
対象気体 乾燥空気
形式 可搬型
設定圧力レンジ ±1KPa 、±5KPa 、±10KPa (購入時選択)
使用温度範囲 10〜40℃ 結露しないこと
インターフェース USB(SENJAS-P/P64対応)
制御ライセンス SENJAS接続ライセンス同梱
電源 AC97V〜120V  50/60Hz(バッテリー内蔵)
消費電力 10VA
基準圧計精度 0.1%FS±1digit
本体質量 約4.5Kg
