センサ電源ユニット SJ-LPS / SJ-SPS
低ノイズタイプの SJ-LPS と、大規模システム用の SJ-SPS シリーズを用意
リニア電源 SJ-LPSシリーズ
スイッチングノイズを排除し、低誘導ノイズのモールドタイプトロイダルトランスを採用し、電源ノイズの少ない圧力センサ専用電源です。
電源効率は劣りますが、計測器以外に医療機器、高級オーディオ機器などにも使用されているリニアタイプ。
SJ-LPS-48
48chまで対応可能な電源ユニットです。
本装置は、主に8ch圧力センサー用に開発された電源ユニットです。
本電源ユニット１台で、8ch圧力センサユニット6台まで対応しています。
なお、32chセンサユニット(SJ-SP-32) 1ユニットでもご利用可能です。

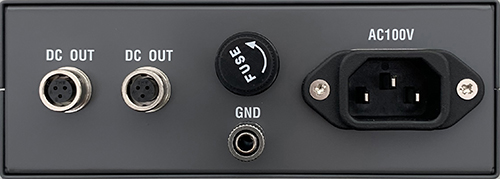

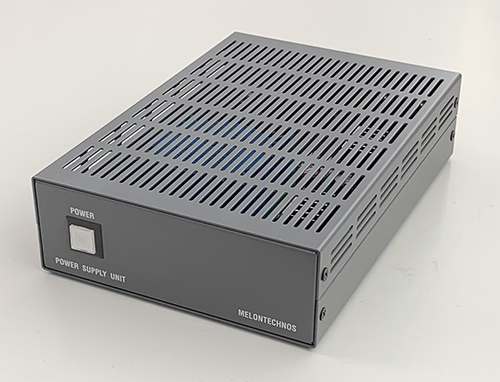

電源ユニットSJ-LPS-48
SJ-LPS-48 仕様
| ■ | 入力電圧 | AC100V±10% 50Hz／60Hz |
| ■ | 出力電圧 | ±15V |
| ■ | 出力電流 | ±各500mA |
| ■ | 出力端子 | 2個 |
| ■ | 動作環境 | 温度 -10 〜 50℃ 湿度 30〜85%RH |
| ■ | 外形寸法 | 140(W) x 200(D) x 50(H) mm |
| ■ | 質量 | 約 1.1ｋg |
SJ-LPS-128 / (256)
128chまで対応可能な電源ユニットです。
本電源ユニットに１台の電源モジュール搭載（SJ-LPS-128）で、8chセンサユニット16台、32chセンサユニットなら4台まで対応しています。
主に32ch圧力センサー用に開発された電源ユニットです。また、8chセンサベースにもご利用可能です。
1筐体内に128ch電源モジュールを1個搭載したものがSJ-LPS-128、1筐体内に128ch電源モジュールを2個搭載したものがSJ-LPS-256です。
32chセンサユニットは、SJ-LPS-256の場合8ユニットまでご利用可能です。

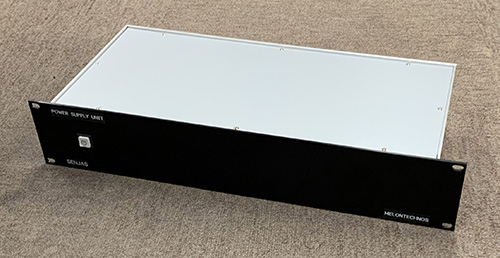

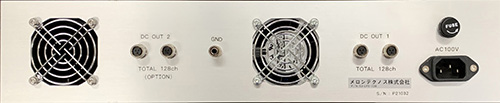

電源ユニットSJ-LPS-128／（256）
SJ-LPS-128/256 仕様
| ■ | 入力電圧 | AC100V±10% 50Hz／60Hz |
| ■ | 出力電圧 | ±15V |
| ■ | 出力電流 | ±各1.2A (SJ-LPS-256は1.2A×2) |
| ■ | 出力端子 | 2個（SJ-LPS-256は4個） |
| ■ | 動作環境 | 温度 -10 〜 50℃ 湿度 30〜85%RH |
| ■ | 外形寸法 | 482(W) x 230(D) x 88(H) mm |
| ■ | 質量 | 3.0ｋg (SI-LPS-256は4.2kg) |
スイッチング電源 SJ-SPSシリーズ
低ノイズのスイッチング電源のため高効率です。
電流消費量が少ないため多チャンネル構成時に入力電源容量を少なくできます。
SJ-SPS-96については、DC12Vでのご利用も可能。
SJ-SPS-512は、EIA規格のラックに格納可能（2U）
SJ-SPS-96
本電源ユニット１台で、32chセンサユニット3台を駆動可能です。
但し、スイッチング電源タイプのためAC100V電流容量や発熱は少なくできますが残留ノイズの面ではリニア電源タイプ（SJ-LPS）のほうが有利です。
また、DC12V電源にも対応しています。

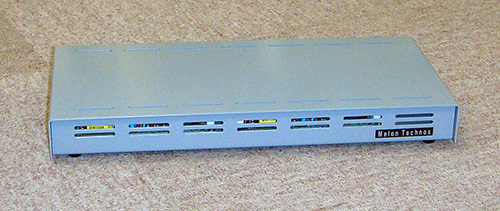

電源ユニットSJ-SPS-96
SJ-SPS-96 仕様
| ■ | 入力電圧 | AC100V±10% 50Hz／60Hz |
| ■ | 入力電圧 | DC 12V |
| ■ | 出力電圧 | ±15V |
| ■ | 出力電流 | ±各1A |
| ■ | 出力端子 | 1個 |
| ■ | 動作環境 | 温度 -10 〜 50℃ 湿度 30〜85%RH |
| ■ | 外形寸法 | 426(W) x 270(D) x 50(H) mm |
| ■ | 質量 | 約 1.1ｋg |
SJ-SPS-512
本電源ユニット１台で、128chセンサユニット4台を駆動可能です。
スイッチング電源タイプのため512chのセンサを駆動してもAC100V15Aコンセントでご利用可能。

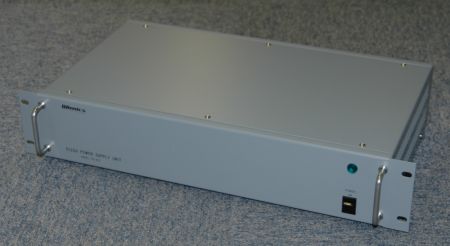

電源ユニットSJ-SPS-512
SJ-SPS-512 仕様
| ■ | 入力電圧 | AC100V±10% 50Hz／60Hz 4.4A |
| ■ | 出力電圧 | ±15V |
| ■ | 出力電流 | ±各7A |
| ■ | 出力端子 | 4個 |
| ■ | 動作環境 | 温度 -10 〜 50℃ 湿度 30〜85%RH |
| ■ | 外形寸法 | 426(W) x 270(D) x 88(H) mm |
| ■ | 質量 | 約 6.6ｋg |

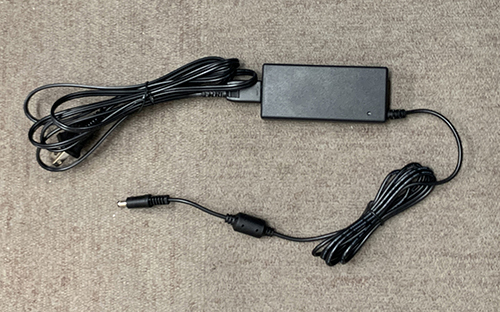

SJ-SPA
本電源アダプタは、SJ-LPシリーズ専用です。
アダプタ１個で、32chセンサユニットSJ-LP-32を10台駆動可能。
スイッチング電源タイプですが、低ノイズタイプです。
SJ-SPS-512 仕様
| ■ | 最大駆動ch | 320ch(32ch×10[2A以下の利用を推奨]) |
| ■ | 入力電圧 | AC 100V〜240V 50Hz／60Hz |
| ■ | 出力電圧 | DC 12V |
| ■ | 出力電流 | 2.5A |
| ■ | 出力端子 | DCプラグ ID 2.1mm − OD 5.5mm |
| ■ | 動作環境 | 温度-30〜 60℃ |
| ■ | 漏れ電流 | 80μA |
| ■ | ケーブル部 | 1.8m フェライトコア付 |
| ■ | 出力精度 | ±2%(60%負荷時) |
| ■ | 入力安定度 | ±1%(100%負荷時) |
| ■ | 負荷安定度 | ±2%(負荷60%±40%) |
| ■ | 絶縁抵抗 | 100MΩ（入出力） |
| ■ | 外形寸法 | 450(W) x 100(D) x 22.5(H) mm |
| ■ | 質量 | 約150g |
SJ-LPS 電源出力変換ケーブル
SJ-LPSシリーズ電源をSJ-LPセンサに使用する場合に必要な変換ケーブルです。
| ■ | ケーブル長 | 2ｍ |
| ■ | 電源側 | EPRC05 |
| ■ | センサ側 | DCプラグIDΦ2.1 ODΦ5.5 |

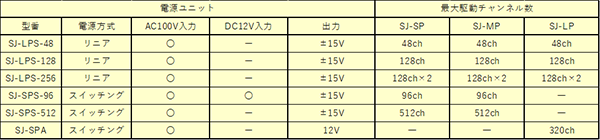

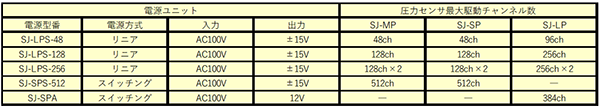

電源ユニット対応表
