アクティブ電極
■ DIN端子を持つ多くの脳波アンプに接続可能です
■ ワンタッチで軽く抜き差しが可能な高品質電極コネクタを採用
■ 人間工学、心理工学、基礎医学研究用などにご利用可能です

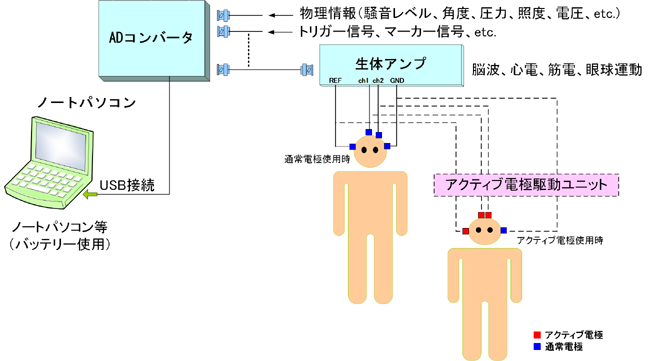

■ 弊社製生体アンプをアクティブ電極仕様にすることができます
■ 電極駆動ユニットは、1ch,8ch,24,32chの4タイプが用意されています
■ リングタイプの電極は、オプションのキャップに取り付けてご利用いただけます
アクティブ電極（焼結皿タイプ）

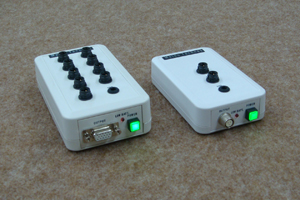

電極駆動ユニット（8chタイプ、1chタイプ）

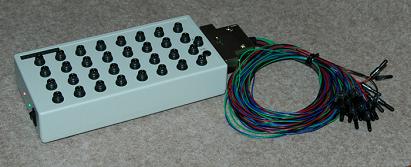

32ch 電極駆動ユニット
基本仕様
| （電極仕様） | ||
| 1） | 電極形式 | |
| 以下の4種類のタイプが選べます | ||
① 焼結標準アクティブ電極（12mmΦ）
主に単体で皮膚に装着する場合に使用します 通常、電極ペーストを使用することで品質の良いデータ取得が可能ですが、表面が平らなため皮膚面が良く清掃されており、かつ密着度が確保されるように固定が可能であれば、ペースト無しでもある程度のデータ計測は可能です。 |
||
② 焼結リングアクティブ電極（12mmΦ）
頭部電極キャップ（焼結リング用）とともに使用します。電極中央にペースト注入用の穴が開いたリング電極です。リング全体が電極のため接触面が大きく確保できます |
||
③ 焼結樹脂リングアクティブ電極
頭部電極キャップ（焼結樹脂リング用）とともに使用するため電極中央にペースト注入用の穴が開いたリング電極です。 リング状の電極の周囲に固定用の樹脂リングが付いた構造。 電極の強度を向上したタイプです。 |
||
④ カスタマイズ用アクティブ電極
電極面がなく、インピーダンス変換アンプ基板とケーブルで構成されています。5個単位の販売となります。 先端の短いケーブル先に導電部を接続しアクティブ電極にすることが可能です（特異な形状のアクティブ電極を作成可能）。 （すべての導電材での動作保証をするものではありません）。 |
||
| 2） | 増幅率 1倍 | |
| 3） | 入力インピーダンス 100GΩ | |
| 4） | ノイズレベル 0.5μVrms Typical (0.1～100Hz) | |
| 5） | バンド幅 50KHz Typical (-3dB) | |
| 6） | 電極ケーブル長 2ｍ | |
| (アクティブ電極駆動ユニット仕様） | |||
| 1） | ユニットタイプ | ||
| 電極数により、以下の4タイプがあります | |||
① 1ch仕様 1ch+Ref+GND （68×28×114mm 120g）
|
|||
② 8ch仕様 8ch+Ref+GND （75×35×135mm 180g）
|
|||
③ 32ch仕様 24ch+Ref+GND （110×45×220mm 560g） |
|||
| 脳波の場合、計測点数＋1個（REF)＋GNDが必要。 筋電の場合、計測点×2個＋GNDが必要。 EOGの場合、計測点×2個＋GNDが必要。 |
|||
| 2） | ユニット電源 1、8chタイプ 006P 乾電池 1個 32ch仕様 単三乾電池 6個 |
||
| 3） | 電極コネクタ プッシュプルロック式コネクタ 外径 12.6mm 接触抵抗 5mΩ以下 |
||
| 4） | GND用コネクタ DINタイプ（1.5mmφオス） | ||
| 5） | 出力コネクタ DINタイプ（1.5mmφメス） 1m ケーブル付 | ||
| (電極CAP仕様） | |||
| 1) | 電極レイアウト | 10-20法または拡張10-20法 | |
| 2) | サイズ | 標準58cm 、2㎝きざみで選択可 | |
| 3) | CAP固定 | 顎ベルト装着 | |
| （製品構成） | ||
| ACTIVE電極（焼結皿） | ||
| ACTIVE電極（焼結リング） | ||
| ACTIVE電極（焼結樹脂リング) | ||
| ACTIVE電極（カスタマイズ用 5個） | ||
| GND電極（焼結皿） | ||
| GND電極（焼結リング皿） | ||
| GND電極（焼結樹脂リング皿） | ||
| 1ch電極ベースユニット | ||
| 8ch電極ベースユニット | ||
| 32ch電極ベースユニット | ||
| 焼結リング電極装着用CAP | ||
| 焼結樹脂リング電極装着用CAP | ||
注）本システムは、心理生理、基礎医学等の研究用です。診断、治療行為等には使用できません
詳細については、お問い合わせください
